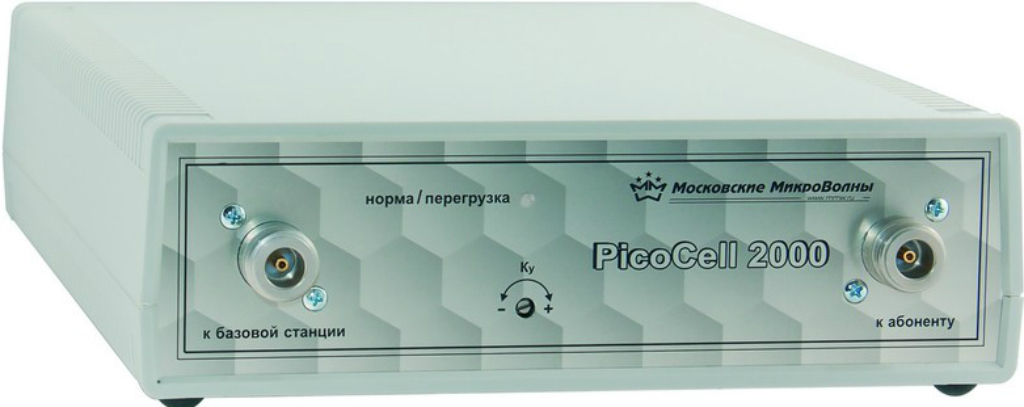

3G репитер PicoCell 2000 B60 предназначен для работы в диапазоне 2000 МГц для всех сотовых операторов. Его технические показатели: мощность 100 мВт, усиление 65 дБ, площадь покрытия до 500 кв.м. Эта модель актуальна для офисов, ресторанов, небольших загородных домов.
Ретранслятор работает следующим образом. Слабый сигнал от базовой станции принимается наружной направленной антенной, по кабелю поступает на ретранслятор, где этот сигнал усиливается и по кабелю поступает на внутреннюю антенну, которая переизлучает сигнал абоненту. При необходимости может быть установлено несколько внутренних антенн, которые подключаются к ретранслятору через разветвители. В помещении уровень сигнала становится достаточным для работы сотового телефона. В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в ретранслятор, где усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность ретранслятора автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без ретранслятора.
Параметр | UPLINK | DOWNLINK | |||||||||
Рабочий диапазон частот (МГц) | 1920-1980 | 2110-2170 | |||||||||
Коэффициент усиления (дБ) | 65±3 | 65±3 | |||||||||
Диапазон регулировки коэффициента усиления (дБ), плавная | 15 | 15 | |||||||||
Неравномерность АЧХ (дБ) | ±1.5 | ±1.5 | |||||||||
Максимальная выходная мощность (дБм) | 20±2 | 20±2 | |||||||||
Максимальный уровень входного сигнала (дБм) | -30 | -30 | |||||||||
Интермодуляционные составляющие, менее (дБм) | -30 | -30 | |||||||||
Коэффициент шума, не более (дБ) | 5 | 5 | |||||||||
КСВн входа и выхода, не более | 1.6 | ||||||||||
Питание (сеть) | AC : 90-265В, 50/60Гц | ||||||||||
Потребляемая мощность, не более (Вт) | 10 | ||||||||||
Диапазон рабочих температур ⁰С | -10 …+55 | ||||||||||
Габариты (мм) | 300×200×65 | ||||||||||
Вес (кГ) | 1.8 | ||||||||||
Степень защиты корпуса | IP40 |
