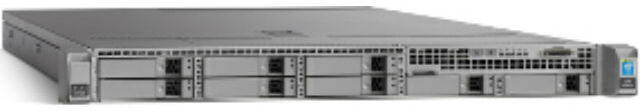

с процессором Intel Xeon E5-2680, памятью 256 Гб (8 x 32 ГБ), 24 слотами DIMM, 8 отсеками для SATA, 2 портами GE RJ-45 и 2 портами USB 3.0 предназначен для обработки запросов сетевого оборудования, сочетая в себе высокую мощность, благодаря инновационным многоядерным процессорам, и большую пропускную способность до 12 Гбит.
Многоядерные процессоры E5-2600 v3 семейства Intel® Xeon® обеспечивают высокий уровень производительности с минимальным расходом мощности. Встроенные широкие возможности виртуализации и обеспечения безопасности предоставляют лидирующие на рынке услуги управления и шифрования.
Благодаря Cisco UCS Manager, системный администратор может осуществлять мониторинг всей сети, а также устанавливать настройки с помощью простого в использовании интерфейса API.
Благодаря отсутствию потребности в резервных вентиляторах и блоках питания, повышению количества автоматизированных операций, а также возможности масштабирования,
станет идеальным выбором для управления базами данных, виртуальными рабочими столами, связующим программным обеспечением, облачными сервисами, а также целыми IT и веб-инфраструктурами. Благодаря такому широкому спектру применения, данный сервер является универсальным инструментом для обработки запросов в масштабных сетях.
.
Особенность | Преимущество |
Память DDR4 с частотой 2133 МГц | 24 слота для зарегистрированных модулей DIMM (модулей RDIMM) или модулей с уменьшенной нагрузкой DIMM (LRDIMM), которые обеспечивают значительное улучшение производительности приложений: сервер Cisco UCS C220 M4 поддерживает до 3 модулей DIMM на канале 1866 МГц с LRDIMMs. |
1 или 2 процессора E5-2600 v3 семейства процессоров Intel® Xeon®
| Процессор E5-2600 v3 семейства процессоров Intel® Xeon® сочетает производительность, встроенные возможности и экономическую эффективность:
в два раза большую производительность с большим количеством ядер (до 18 ядер на гнездо), чем у предыдущего поколения процессоров Intel® Xeon®.низкое энергопотребление, а также высокоскоростная технология памяти DDR4.повышенная производительность с Intel AVX2.увеличение плотности виртуальных машин.автоматизированная энергоэффективность, снижающая расходы на электроэнергию через автоматическое проведение к процессору и памяти самой минимальной мощности. При этом обеспечивается производительность, а таже виртуализация, которая оптимизирует производительность для виртуализированных сред, в том числе, поддержку миграции процессора и Direct I/O.Новейшие процессоры с увеличенной частотой и улучшенными функциями безопасности делают серверы Cisco UCS одними из лучших в отрасли. |
Поддержка до 6 слотов PCIe 3.0, 4 из которых являются полноразмерными | Гибкость, увеличенная производительность и совместимость с отраслевыми стандартами.Значительное увеличение пропускной способности по сравнению с предыдущим поколением, с большей гибкостью и обратной совместимостью с PCIe 2.0.Повышенная производительность и гибкость I/O. |
Поддержка слота mLOM | Слот mLOM можно использовать для установки платы Cisco VIC или NIC сторонних производителей, не задействуя при этом слот PCIe, чтобы обеспечить большую расширяемость I/O. |
40-Гбитные волоконные соединения | Сеть с низкой задержкой, без потерь, со скоростью 40 Гбит Ethernet, организованная через матрицу коммутации Fibre Channel и стандартный протокол FCoE.Модель развертывания через единоразовое проведение кабеля: изменение конфигураций I/O больше не требует установки адаптеров и кабелей, стоек и коммутаторов.Меньшее количество интерфейсных карт, кабелей и сетевых портов для настройки и обслуживания. |
Оптимизация виртуализации | Технологии Cisco Data Center Virtual Machine Fabric Extender (VM-FEX) и Adapter FEX, виртуализация I/O и характеристики процессора E5-2600 v3 семейства продуктов Intel® Xeon®, приближая сеть к виртуальным машинам.Последовательная и масштабируемая операционная модель.Повышенная безопасность и эффективность с уменьшенной сложностью в управлении.Возможность перемещать виртуальные функции и политики безопасности от стойки к стойке или от стойки к блейд-серверу. |
Единое управление (при интеграции Cisco UCS) | Может быть развернут как автономный сервер или в UCS-управляемой среде.В сочетании с Cisco UCS, вся решение может управляться как единое целое с Cisco UCS Manager, повышая операционную эффективность и гибкость.Профили обслуживания и шаблоны реализуют ролевое управление на основе политик, предоставляя более эффективную работу квалифицированных серверных и сетевых администраторов, а также администраторов систем хранения.Автоматизированная инициализация и увеличение гибкости бизнеса позволяет менеджерам центров обработки данных разворачивать новые приложения в считанные минуты, а не дни.Возможность перемещения профилей службы от стойки сервера на другую стойку, от блейд-сервера на другой блейд-сервер в считанные минуты. |
Накопители SAS, SATA, или SSD с возможностью горячей замены | До 24 SFF или 12 LFF приводов плюс 2 дополнительных загрузочных дисковода SFF для локального хранения данных, чтобы обеспечить возможности резервирования и простого исправления ошибок
Сбалансированная производительность и способность лучших удовлетворять потребности различных приложений: - SATA SSD-накопители - 15K RPM SAS диски для максимальной производительности - 10K RPM SAS диски для высокой производительности и минимальной стоимости владения - 7.2K RPM SATA диски для высокой производительности и минимальной стоимости владения. |
Модульный RAID-контроллер Cisco с SAS на 12 Гбит | Модульный RAID-контроллер Cisco PCIe 3-го поколения с SAS на 12 Гбит обеспечивает защиту данных корпоративного класса, обслуживая до 8 SAS, SATA или SSD дисков.RAID-карта вставляется в специально выделенный разъем PCIe, оставляя остальные два слота PCIe доступными для других карт расширения I/O.Поставляется с возможными конфигурациями кэш-памяти DDR3: 512 Мб, 1 Гб, 2 Гб или 4 Гб (кэш-памяти с обратной записью данных (FBWC)).Поддержка RAID 0, 1, 5, 6, 10, 50 и 60. |
Программная опция RAID | Программная опция RAID поддерживает RAID 0, 1, 5 и 10, обслуживая до 4 жестких дисков SATA или SSD. |
Встроенный контроллер управления Cisco (IMC) | Веб-интерфейс пользователя для управления сервером; пульт дистанционного управления, видео и мышь (KVM); виртуальные носители; управлениеВиртуальная медиа-поддержка удаленных CD и DVD дисковПоддержка интеллектуального интерфейса управления платформой (IPMI) версии 2.0 для для внеполосного управления с помощью корпоративных систем управления сторонних производителейИнтерфейс командной строки (CLI) для управления серверомОбеспечивает видимость и контроль управления над партнерами через UCS на основе комплексного API XML |
Повышенная надежность, доступность и работоспособность | Диски с возможностью горячей замены, доступные на передней панели.Резервные SD-карты Cisco FlexFlash.Двойные резервные вентиляторы с возможностью горячей замены, резервные источники питания для надежности и бесперебойной работы.Удобно фиксируемые заглушки для легкого доступа к внутреннему серверу.Возможность подключения центрального процессора без дополнительных инструментов обеспечивает модернизацию и замену процессора с уменьшенным риском поврежденияДоступ ко всем обслуживаемым элементам без дополнительных инструментов, а также индикаторы цветовой кодировки, которые помогают пользователям распознавать работоспособные элементы, а также детали с возможностью горячей замены. |
Функции безопасности | Модуль доверительной платформы Trusted Platform Module является чипом (микроконтроллером), который может надежно хранить артефакты, используемые для аутентификации платформы (сервера). Эти артефакты могут включать пароли, сертификаты, или ключи шифрования. Поддерживается модуль TPM 1.2 модуль на базе SPI.Вы можете приобрести панель с блокировкой для установки на передней части корпуса, чтобы предотвратить несанкционированный доступ к дискам. |
SD-карты Cisco FlexFlash | Сервер поддерживает две резервных внутренние платы SD Cisco FlexFlash, которые могут быть использованы для установки загрузчика ОС или встроенного гипервизора.SD карты Cisco FlexFlash также поддерживают режим Utility с внеполосным обновлением служебных разделов. |
В нижеприведенной таблице указаны основные технические характеристики strong>Cisco UCS-SPL-C240M4-A1.
Пункт | Спецификация |
Шасси | Один сервер высотой 2U |
tr>Процессоры | 1 или 2 процессора E5-2600 v3 семейства процессоров Intel® Xeon®. |
Interconnect | 2 канала Intel Quick Path Interconnect (QPI): 6.4, 8.0, и 9.6 GTps. |
Чипсет | Серия Intel C610. |
Память | 24 слота DIMMПоддержка зарегистрированых DDR4-модулей RDIMM и LRDIMMsРасширенный код коррекции ошибок (ECC)Режим независимого каналаРежим зеркального каналаРежим канала Lockstep |
PCIe слоты | 2 слота PCIe Generation 3.0: - Riser 1 (PCIe слоты 1, 2 и 3): - Вариант 1: доступны 2 слота Слот 1 = полная высота, 3/4 длины, x8, с возможностями NCSI. Слот 2 = полная высота, полная длина, x16, с возможностями NCSI и GPU - Вариант 2: доступны 3 слота: Слот 1 = полный рост, 3/4 длины, x8 Слот 2 = полная высота, полная длина, x8, с возможностями NCSI Слот 3 = полная высота, полная длина, x8 - Вариант 3: доступны 2 слота Слот 1 = полная высота, 3/4 длины, x8, с возможностями NCSI. Слот 2 = полная высота, полная длина, x16, с возможностями NCSI и GPU Разъемы для двух загрузочных дисков SATA - Riser 2 (PCIe-слоты 4, 5 и 6) Доступны 3 слота Слот 4 = полная высота, 3/4 длины, x8, с возможностями NCSI Слот 5 = полная высота, полная длина, x16, с возможностями NCSI и GPU Слот 6 = полная высота, полная длина, x8
|
Контроллер RAID | Модульный RAID-контроллер Cisco на 12 Гбит (PCIe Gen 3.0) обеспечивает защиту данных корпоративного класса, обслуживая до 8 дисков SAS/SATA или твердотельных накопителейВстроенное программное обеспечение RAID поддерживает RAID 0, 1, 5 и 10, обслуживая до 4 дисков SATAШинный хост-адаптер Cisco 9300-8E для SAS на 12 Гбит (HBA) обеспечивает внешнее подключение SAS и поддерживает JBOD |
Жесткие диски | До 24 2,5-дюймовых жестких диска с возможностью горячей замены, или до 12 3,5-дюймовых жестких диска SSD |
Варианты жестких дисков | 2,5-дюймовые варианты SFF дисков 24 жестких диска (HDD) SAS/SATA или твердотельных накопителя (SSD) с 24 приводами на задней панели сервера (с расширителем), плюс два дополнительных внутренних SSD-накопителя SATA для загрузки операционной системы 16 жестких дисков SAS/SATA или твердотельных накопителей, которые размещаются в задней части серверной стойки (с расширителем) 8 жестких дисков SAS/SATA или твердотельных накопителей, которые размещаются в задней части серверной стойки (без расширителя)3,5-дюймовые варианты LFF дисковВарианты 3,5-дюймовых LFF-дисков: сервер может хранить до 12 3,5-дюймовых SAS или SATA HDD. Сервер использует 12-дисковую объединительную панель с расширителем SAS, а также два дополнительных внутренних накопителя SATA для загрузки ОС. |
Встроенный сетевой адаптер | Два порта 1 Гбит Intel i350 Ethernet |
Модульная LOM (mLOM) | Слот mLOM может использовать для адаптеров на 1 Гбит, 10 Гбит или 40 Гбит. |
Источники питания | Блоки питания с возможностью горячей замены и резервирования на 650 Вт, 930W DC, 1200W или 1400W |
Cisco FlexFlash | Сервер поддерживает до 2 внутренних дисков на 32 Гб или до 2 внутренних дисков Cisco FlexFlash (SD-карт) на 64 Гб, на которых можно установить ОС или гипервизор. Вторая SD-карта может быть использована для зеркалирования первой.SD-карты Cisco FlexFlash также поддерживают режим Utility с внеполосным обновлением служебных разделов. |
Внутренний USB | Сервер поддерживает 1 внутренний флеш-диск USB. |
Cisco IMC | Встроенный контроллер управления основной платой (BMC).IPMI 2.0 для управления и контроля.Один интерфейс управления 10/100/1000 Ethernet.CLI и инструмент управления WebGUI для автоматического управления.KVM |
Разъем на передней панели | Один KVM-разъем на консоли (поставляется с 2 USB, 1 VGA и 1 последовательным портом). |
LED-индикаторы на передней панели | Индикаторы для направления администраторов к определенным серверам в больших средах центров обработки данных |
Дополнительные разъемы на задней панели | Дополнительные интерфейсы, включая видео порт VGA, 2 порта USB 3.0, последовательный порт RJ45, 1 порт управления Gigabit Ethernet и два порта 1 Gigabit Ethernet. |
Варианты установки | Шарикоподшипниковый комплект Cisco с возможностью реверсивной укладки кабелей |
Операционные системы | Microsoft Windows Server 2012 R2Microsoft Windows Server 2012Microsoft Windows Server 2008 R2Red Hat Enterprise LinuxNovell SUSE Linux Enterprise ServerOracle Linux (Unbreakable Enterprise Kernel (UEК))Oracle SolarisUbuntu ServerCentOSВиртуализацияVMware VSphere ESXiOracle Virtual Machine Server (UEК)Citrix XenServer |
| |
