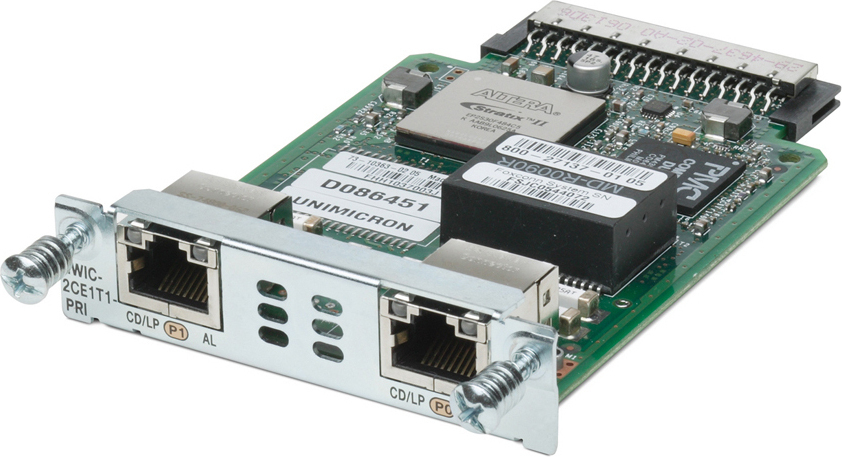

CISCO HWIC-2CE1T1-PRI – модуль CISCO, состоящий из двух портов T1/E1 PRI. Данные модули взаимодействуют между собой через кабели типа TP (витая пара или симметричный кабель в отечественной маркировке) с коннекторами RJ-48C. Главным предназначением модуля CISCO HWIC-2CE1T1-PRI является предоставление доступа к каналам связи конечным пользователям телефонной сети. Модуль CISCO HWIC-2CE1T1-PRI подключает абонентов к сети и работает на участке «последней мили» (непосредственное подключение абонентских оконечных устройств к участку АТС).
Каналы E1 и T1 имеют некоторые отличия. В первую очередь, канал E1 – это отечественная технология, обеспечивающая 30 подключений (абонентских линий) с общей скоростью 2 Мбит/с. T1 – это зарубежная технология, обеспечивающая скорость передачи в 1,5 Мбит/с и поддерживающая, соответственно, меньшее количество абонентов. Совмещение этих технологий на одном модуле CISCO HWIC-2CE1T1-PRI позволяет эффективно использовать его в любой стране.
Модуль CISCO HWIC-2CE1T1-PRI позволяет осуществлять доступ к телефонной сети 60 абонентам, поскольку один порт поддерживает 30 информационных абонентских каналов и 2 служебных канал, обеспечивающих синхронизацию и сигнализацию. Модулем CISCO HWIC-2CE1T1-PRI обеспечивается биполярное кодирование КВП-3 для каналов E1. Суть данного метода кодирования заключается в замене нулевых 4-х битных последовательностей специальными балластными вставками, которые не увеличивают тактовой частоты кодирования, но, в свою очередь, обеспечивают надежность и качество передаваемого речевого трафика. Для каналов T1 в модуле CISCO HWIC-2CE1T1-PRI используется AMI-кодирование, обладающее схожими качествами с КВП-3, однако вносящее избыточность в кодовую последовательность.
Для передачи по сети весь речевой трафик, поступающий от абонентов, разбивается на кадры. Контроль корректности кадров в модуле CISCO HWIC-2CE1T1-PRI осуществляется по технологии CRC4.
