Модуль коммутаторов Cisco C3KX-NM-10GT с портами 2 x XE RJ-45, для серии Cisco 3750X
Интерфейсный сетевой модуль Cisco C3KX-NM-10GT предназначен для установки в коммутаторы того же производителя серий 3750-X и 3560-X и выполняет функции аплинка для связи коммутаторов с вышестоящими узлами сети. Использование аплинк-соединений позволяет создавать сети со сложной топологией, сокращая при этом необходимое количество кабелей.
Uplink-соединение
Коммутаторы серий 3750-X и 3560-X не содержат встроенного аплинк-модуля. Поэтому при покупке коммутатора рекомендуется выбрать один из четырех доступных сетевых модулей с поддержкой аплинк-соединения. Аплинк позволяет принимать и получать пакеты данных из вышестоящего сети без использования кроссоверов. Таким образом, можно создавать сложные сети с максимально простой логистикой.
10-гигабитное соединение по медному кабелю
Главной особенностью C3KX-NM-10GT по сравнению с другими сетевыми модулями является поддержка соединения по медной «витой паре» со скоростью 10 Гбит/с или со скоростью 1 Гбит/с. Скорость портов изменяется через программную оболочку коммутатора с помощью команды «hw-module switch». Для подключения сетевого кабеля используются два стандартных Ethernet-порта с разъемами RJ-45. В зависимости от типа кабеля определяется максимальное расстояние, на которое может передаваться сигнал. Так, для кабеля категории «6» это расстояние составляет 55 метров, а для кабелей категорий «6a», «7» и «7a» - 100 метров.
Установка

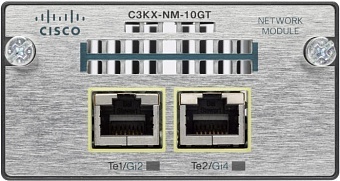

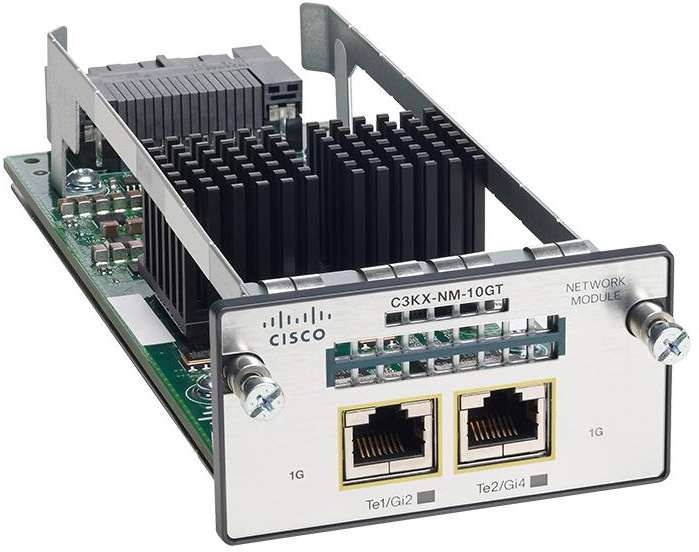

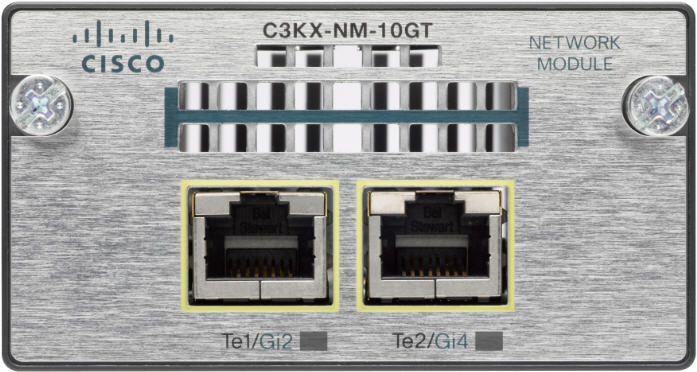

Сетевой модуль представляет собой плату, закрепленную внутри металлического каркаса. Cisco C3KX-NM-10GT устанавливается в специальный слот в коммутаторе и крепится с помощью винтов так, чтобы у пользователя оставался доступ к задной панели модуля и расположенным на ней обоим портам. Передача данных через каждый порт сопровождается работой информационных светодиодов на задней панели. Поддержка технологии hot-swap позволяет устанавливать и изымать модуль из коммутатора без отключения основного устройства.
Надежность работы
Согласно результатам проведенных испытаний, среднее время работы данной модели между поломками составляет 1 411 719 часов.
