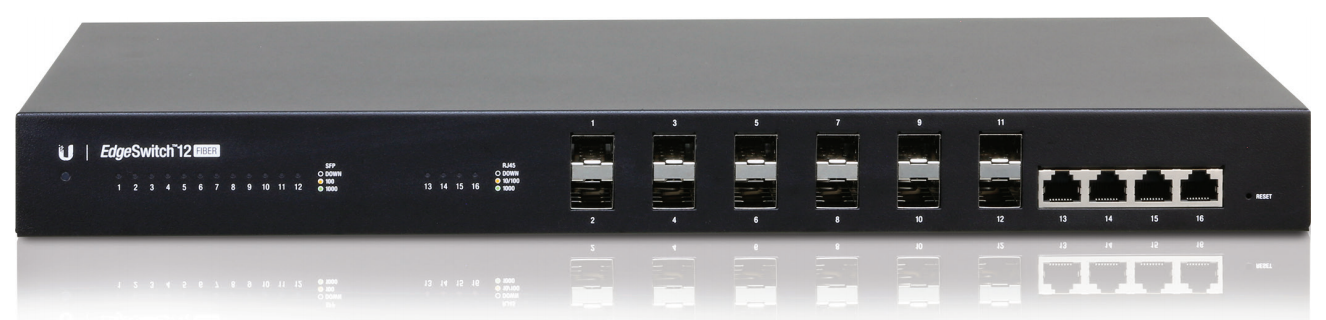

Управляемый коммутатор Ubiquiti EdgeSwitch ES-12F имеет 8 x SFP, 4 x GE RJ-45, для настольной установки
Управляемый коммутатор Ubiquiti ES-12F имеет 16 портов, 12 из которых это слоты SFP, и обеспечивает высокий уровень производительности для расширяющихся сетей.
Особенности Ubiquiti ES-12F
- 4 порта Gigabit Ethernet RJ45
- 8 портов SFP;
- 4 порта 1G SFP;
- Пропускная способность: 16 Гбит/с;
- Максимальное потребление мощности: 56Вт;
- Возможность крепления в стойку
Коммутационные характеристики
Ubiquiti ES-12F снабжен функционалом и протоколами Layer 2, однако также поддерживает и возможности маршрутизации Layer 3. Коммутатор обеспечивает до 16 Гбит/с пропускной способности, эффективно передавая трафик на каждый порт без потери пакетов с данными.
Расширенный функционал
- MSTP/RSTP/STP;
- VLAN, Private VLAN, Voice VLAN;
- Аггрегация соединений;
- DHCP Snooping, IGMP Snooping;
- TACACS+, RADIUS, 802.1X, фильтрация MAC-адресов, ACL;
- DiffServ, CoS;
- Статическая маршрутизация, маршрутизация на основе политик;
- Функциональность DHCP-сервера
Доступный пользовательский интерфейс
Ubiquiti ES-12F имее интуитивно понятный пользовательский интерфейс EdgeSwitch Configuration Interface, который предоставляет оптимальные возможности для удаленной настройки коммутатора и параметров сети. Для продвинутых пользователей разработчики Ubiquiti предусмотрели также наличие интерфейса командной строки, доступного посредством Telnet или SSH.
Характеристики программного обеспечения
Информация о программном обеспечении |
Основной функционал переключения |
- ANSI/TIA-1057: LLDP-Media Endpoint Discovery (MED);
- IEEE 802.1AB: Протокол обнаружения уровня соединений (LLDP);
- IEEE 802.1D: Совместимость Spanning Tree;
- IEEE 802.1S: Множественная совместимость Spanning Tree;
- IEEE 802.1W: Ускоренная совместимость Spanning Tree;
- IEEE 802.1Q: Virtual LANs with Port-Based VLANs;
- IEEE 802.1p: Установка очередей приоритетности;
- IEEE 802.1X: Аутентификация на основе портов с поддержкой гостевых VLAN;
- IEEE 802.3: 10BASE-T;
- IEEE 802.3u: 100BASE-T;
- IEEE 802.3ab: 1000BASE-T;
- IEEE 802.1ak: Виртуальные мостовые локальные сети - поправка 07: протокол множественной регистрации;
- IEEE 802.3ac: Тегирование VLAN;
- IEEE 802.3ad: Аггрегация соединений;
- IEEE 802.3x: Контроль потока;
- IEEE 802.1D-2004: Общий протокол регистрации атрибутов: Clause 12 (GARP);
- IEEE 802.1D-2004: Динамическая множественная регистрация L2: Clause 10 (GMRP);
- IEEE 802.1Q-2003: Динамическая регистрация VLAN: Clause 11.2 (GVRP);
- RFC 4541: Considerations for Internet Group Management Protocol (IGMP) Snooping Switches;
- RFC 5171: Протокол обнаружения однонаправленных ссылок (UDLD)
|
Расширенный функционал 2-го уровня |
- Восстановление после Broadcast Storm;
- Восстановление после Broadcast/Multicast/Unknown Unicast Storm;
- DHCP Snooping;
- IGMP Snooping Querier;
- Изучение независимых VLAN (IVL);
- Поддержка Jumbo Ethernet Frame;
- Закрытие порта на основе MAC-адресов;
- Зеркалирование портов;
- Защищённые порты;
- Статическая фильтрация MAC-адресов;
- TACACS+;
- Голосовые VLANs;
- Неаутентифицированные VLAN;
- Внутрений аутентификационный сервер 802.1X
|
Характеристики платформы |
- DHCP Сервер
- Максимальное количество пулов: 8;
- Максимальное количество разделений: 128
- Маршрутизация;
- Количество маршрутов: 16;
- Количество маршрутизационных интерфейсов: 15;
- VLANs: 255;
- MAC адреса: 8k;
- MSTP-интерфейсы: 4;
- LAGs: 6;
- Списки доступа: 100 с 10 правилами на порт;
- Классы трафика (очереди): 8;
|
Системные возможности |
- Отслеживание событий и ошибок
- Возможности закачки конфигураций
- Утилита PING
- Трансфер FTP/TFTP через IPv4/IPv6
- Определение вредоносного кода
- BootP и DHCP
- RFC 2021: информационная база (версия 2) для удаленного управления сетевым мониторингом
-
RFC 2030: Simple Network Time Protocol (SNTP)
- RFC 2819: Remote Network Monitoring Management Information Base
- RFC 2865: RADIUS Client
- RFC 2866: RADIUS Accounting
- RFC 2868: RADIUS Attributes for Tunnel Protocol Support
- RFC 2869: RADIUS Extensions
- RFC 3579: RADIUS Support for EAP
- RFC 3580: IEEE 802.1X RADIUS Usage Guidelines
- RFC 3164: BSD Syslog Protocol
|
Управление |
- Пользовательский веб-интерфейс
- Интерфейс командной строки промышленного стандарта
- Управление IPv6
- Пароль для управления
- Поддержка автоматической установки для образов ПО и конфигурационных файлов
- SNMP v1, v2, and v3
- SSH 1.5 and 2.0
- SSL 3.0 и TLS 1.0
- Secure Copy (SCP)
- Telnet (многосессионная поддержка)
|
QoS |
Списки доступа ACLs, Разрешение/запрет на действия для встроенной классификации трафика на основе IP-адресов и свойств Layer 2:
- списки доступа на основе временных показателей
- источник/назначение IP-адресов
- источник/назначение портов TCP/UDP
- тип IP протокола
- тип услуг (ToS) или поле дифференцированных услуг (DSCP)
- источник/назначение MAC-адресов
- EtherType
- приоритетность пользователей IEEE 802.1p
- VLAN ID
- RFC 1858: Соглашения безопасности для фильтрации IP адресов, а также опциональные атрибуты списков доступа
- Привязка потока к определенной очереди Class of Service (CoS) для перенаправления транспортных потоков
- DiffServ
- Классификация трафика по тем же критериям, что и в списках доступа
- Пометки IP DSCP или Приоритетные поля заголовков (опционально)
- Политики потоков для соответствующей скорости с поддержкой Two-Color Aware
- RFC 2474: определение поля дифференцированных услуг посредством заголовков IPv4 и IPv6
- RFC 2475: архитектура для дифференцированных услуг
- RFC 2597: Группа гарантированной переадресации Per-Hop Behavior (PHB)
- RFC 3246: Ускоренная переадресация PHB
- RFC 3260: новая терминология и классификация для DiffServ
- Очереди Class of Service (CoS) Queue
- AutoVoIP: автоматические настройки CoS для VoIP
- Преоборазование из IP DSCP в очереди
- Режим доверенного конфигурирования интерфейса (IEEE 802.1p, DSCP или недоверенный)
- Строгая приоритетность относительно взвешенного планирования очереди
|
Показать полное описание
Уровень коммутатора
2+ уровень
Порты доступа Ethernet
12 x SFP
Универсальные порты Ethernet
12 x SFP
Коммутация Мпакетов/с (MPPS)
23,81 MPPS
Габаритные размеры (ВхШхГ) см
44.3 x 4.3 x 22.1
Потребляемая мощность номинальная/максимальная
56 Ватт
Тип установки
Стоечное/настольное
